Печь на отработке в котел

Отопительный котел эффективнее печки и удобнее в эксплуатации, ведь через радиаторную сеть он обогревает весь дом, а не 2—3 комнаты. Второй положительный момент: теплогенератор на отработанном масле выносится в отдельное помещение топочной вместе со всеми неприятными запахами, сопровождающими данный вид отопления. Предлагаем рассмотреть пошагово, как сделать котел на отработке своими руками из газового баллона или стальной трубы.

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

  • поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
  • использование горелок Бабингтона и других самодельных конструкций;
  • сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

  1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
  2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
  3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
  4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

Примечание. Как самостоятельно сделать капельную печку на отработанном масле, мы подробно рассмотрели в отдельной пошаговой инструкции. Если вас интересуют другие разновидности самодельных обогревателей на жидком топливе, пройдите на авторитетный тематический форум termoportal.ru.

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

  • дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
  • для камеры сгорания возьмите трубу DN150;
  • водяную рубашку сварите из двух газовых баллонов из-под пропана;
  • теплообменник – минимум 8 жаровых труб Ø32 мм;
  • размер чаши – по камере сгорания (DN150);
  • высота от края дожигателя до дна чаши – 6.5—7 см.

Как устроен двухоборотный котел, действующий на отработанном масле, показано на чертеже. Отличие от простой капельницы заключается в жаротрубном теплообменнике, размещенном между стенками камеры сгорания и наружной обшивкой. Соответственно, патрубок дымохода переместился в нижнюю зону корпуса.

Для справки. Котел называется двухходовым, поскольку продукты горения делают 2 оборота по трубам и дважды меняют направление движения, прежде чем уйти в дымоход. Существуют и трехходовые версии теплогенераторов с верхним дымоходным патрубком.

Принцип работы агрегата

Этот раздел предназначен для новичков, кому раньше не приходилось заниматься отопительным оборудованием на жидком топливе – отработке либо солярке. Представленный на чертеже котел работает по следующей схеме:

  1. По трубке, проходящей внутри дожигателя, течет отработанное автомобильное масло. Способ подачи – самотеком или с помощью насоса.
  2. Воздух в зону горения нагнетается электрическим вентилятором.
  3. Капли масла, падающие на дно раскаленной чаши, испаряются и сразу воспламеняются. Дожигание поднимающихся масляных паров происходит напротив всех отверстий, просверленных в центральной трубе.

Схема сжигания отработанного масла в котле и движения дымовых газов через огнетрубный теплообменник

  • Выделяющееся от пламени тепло напрямую передается водяной рубашке котла. Горячие дымовые газы, вытесняемые воздухом от вентилятора, проходят сквозь жаровые трубы, отдают часть теплоты и вылетают в дымоход.
  • В зависимости от качества топлива и режима работы чистка теплогенератора производится 1 раз в 3—7 дней. Основная масса сажи скапливается в чаше, которая легко вынимается через специальный люк. Как функционирует капельный котел на отработанном масле, сделанный своими руками, расскажет один из мастеров в очередном видео:

    Изготавливаем» теплогенератор из баллона

    Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

    Вентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

    Заготовьте остальные материалы, учитывая следующие рекомендации:

    • камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
    • если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
    • трубку подачи отработанного масла тоже подберите нержавеющую;
    • толщина стенок жаровых труб – не менее 3.5 мм;
    • для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
    • подготовьте листовой металл 3 мм на изготовление ревизионного люка;
    • на теплообменник берите трубы с толщиной стенки минимум 4 мм.

    Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

    Совет. В качестве нагнетателя мастера обычно применяют «улитку» салонного отопителя ВАЗ 2108, но это не панацея. Возьмите любой подобный вентилятор — все равно его производительность придется регулировать с целью увеличения либо уменьшения мощности котла.

    Процесс изготовления двухходового котла на отработке выглядит так:

    1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
    2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
    3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
    4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
    5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по центру).
    6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

    С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

    Нижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

    Рекомендация. Если вы хотите сделать котельную установку на отработке с водяным контуром, обеспечивающим ГВС, не торопитесь заталкивать внутрь теплообменника змеевик. Есть решение попроще: приварить к водяной рубашке 2 дополнительных патрубка и подключить их к баку косвенного нагрева через циркуляционный насос. Второй вариант – установить на дымоход теплообменник самоварного типа.

    По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

    Читайте также:  Одноцилиндровые дизельные двигатели российского производства

    Наружную обшивку теплогенератора можно сделать прямоугольной

    Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

    Советы по установке

    Монтаж котла, использующего отработанное масло, практически не отличается от установки отопителей других типов. Есть одно преимущество: благодаря наличию турбонаддува и бездымному горению жидкого топлива дымоход необязательно задирать на 6—7 метров. Достаточно вывести оголовок дымоотвода из зоны ветрового подпора и поднять на высоту 4 м.

    Касательно правильного монтажа дадим такие рекомендации:

    1. Котел и не защищенные изоляцией стальные дымоходы располагаются на расстоянии 0.5 м от горючих стен и других элементов деревянного дома. Минимальный отступ от несгораемых конструкций – 100 мм.
    2. Проход сквозь внешнюю стену и весь наружный участок газохода выполняйте утепленной трубой – сэндвичем, иначе будет много конденсата и сажи. Подробно технология устройства дымохода описывается в отдельном материале.
    3. Обязательно установите на подающей магистрали отопления группу безопасности.
    4. Организуйте в топочной хорошую вытяжку для удаления запахов. Забор воздуха на горение можно предусмотреть с улицы.
    5. Оснастите нагнетатель регулятором оборотов, а маслопровод – вентилем. Это позволит управлять мощностью теплогенератора вручную. Не путайте регулировочный вентиль с обычным краном, запорная арматура ставится на трубопроводы в любом случае.
    6. Сделайте примитивную автоматику аварийной остановки – поставьте на подачу термостат, отключающий вентилятор и масляный насос в случае перегрева теплоносителя.

    Вариант монтажа теплогенератора с нижним подключением дымохода

    Если отработка подается самотеком, то ради безопасности желательно поставить на топливную магистраль электрический отсекающий клапан. Одна тонкость: после аварийного отключения котел самостоятельно не запустится, придется разжигать масло вручную либо мастерить автоматический розжиг.

    Работу котла очень желательно подстраховать на случай отключения электроэнергии. Автомобильный вентилятор, рассчитанный на напряжение 12 вольт, можно запитать от обычного аккумулятора, остальное оборудование – насосы, термостаты – через блок бесперебойного питания.

    Подачу отработанного масла в камеру сжигания котла проще всего организовать самотеком – из подвешенной к стене емкости. Но за подобной системой нужно постоянно следить плюс по мере опорожнения интервал между каплями увеличивается, а интенсивность горения уменьшается.

    Отсюда рекомендация: после первичного испытания двухоборотного котла на отработке приобретите насос от мотоцикла «Урал» (или подобный) и установите в бочку с топливом. Как это осуществить, смотрите в последнем видеосюжете.

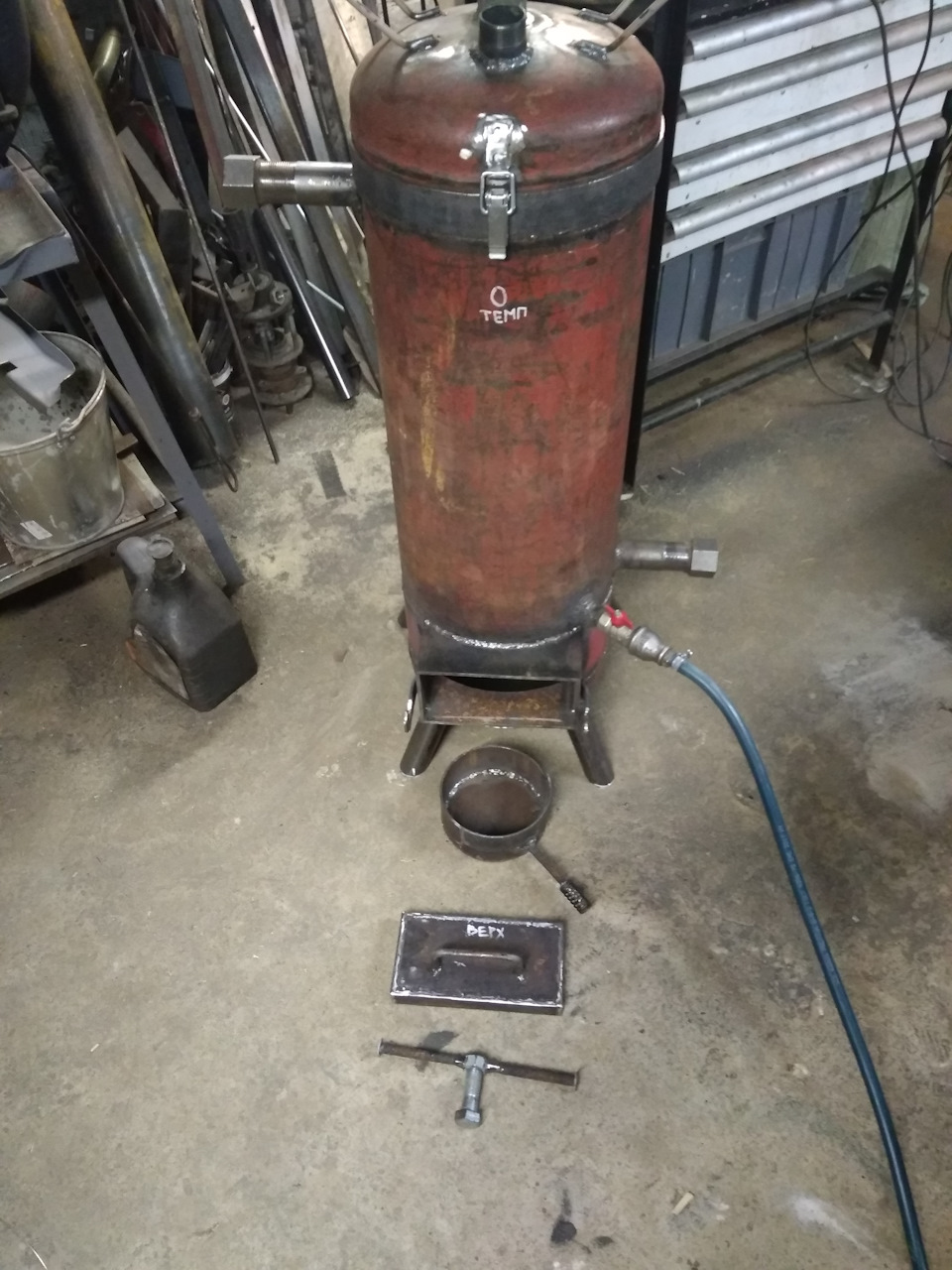

    Для теплого пола решил сварить двухоборотный котел на отработке. Благо отработку поставляют бесплатно. Котел от печки на отработке отличается тем что нет открытого огня, горение происходит в камере внутри водяной рубашки. Я буду использовать тосол. Котел будет стоять в подвале. На данный момент котел ещё не запускал, нужно найти масляный насос от мотоцикла Урал, как оказалось в Питере это проблема. Купил один, но он бракованный. Этот насос должен подавать отработку в камеру сгорания. Ещё надо соорудить насос для подачи воздуха. Забор воздуха будет с улицы. Выхлоп в печную трубу. Ну и третий этап подключение труб с перекачивающим насосом. Потом думаю сделать автоматику на управление котлом.

    Смотрите также

    Метки: котёл на отработке своими руками, двухоборотный котёл на отработке, отопление гаража, котел на теплый пол

    Комментарии 60

    Задумка отличная. НО ! ! !
    Работать будит плохо потому что не будит выходит в режим ! Эффект пиролиза пропадёт ! Будет много нагара и остатка !
    Из-за того что теплообменник( максимум его нагрев 90°) сделан очень близко к пиролизной камере и будит её изрядно охлаждать! Нужно его поднять хотя бы на 150-200мм от неё и утеплить, дабы достичь полного распада масла в горючий газ ! Съём тепла с камеры не допустим!

    Люблю такие комментарии! После них обычно всегда работает отлично. Спасибо!

    Есть форум единомышленников-энтузиастов-изобретателей по части отработки, где это всё много раз обсуждалось. termoportal.ru/
    Море информации по самодельным котлам, калориферам и блокам управления к ним

    Люблю такие комментарии! После них обычно всегда работает отлично. Спасибо!

    Ещё предстоит настройка дожигателя ))

    Люблю такие комментарии! После них обычно всегда работает отлично. Спасибо!

    Люблю такие комментарии! После них обычно всегда работает отлично. Спасибо!

    правда не котёл а калорифер и были ещё его модернизации ))) но фото нет пока что ))

    Вот набор соеленитеоей переходников

    Вентилятор новый поставил от ваз 2108 на роликовых подшипниках, переход с пряуголньника на круг диаметром 100м от вентиляции (пластиковый белый) затем переход с 100 на 80 и соеденил переходы соединителем для веет труб, для регулировки использовал Шим с али на 8а но он сгорел при максимальных оборотах вентилятора, сейчас жду шим регулятор на 30А, насос подачи масла тоже от мотоцикла урал но ещё не собрал его((( управление им будет шимом на 8 а, желательно ставить ещё перед шимом предохранитель чтоб шим не сгорел или реле на 8а например

    Спасибо за информацию! После насоса я поставлю клапан, чтобы масло самотёком не перетекало при выключении насоса. Ещё вопрос какие термометры поставить видел где-то на видео цифровые, но где их купить?

    Спасибо за информацию! После насоса я поставлю клапан, чтобы масло самотёком не перетекало при выключении насоса. Ещё вопрос какие термометры поставить видел где-то на видео цифровые, но где их купить?

    Смотри, что нашлось на AliExpress

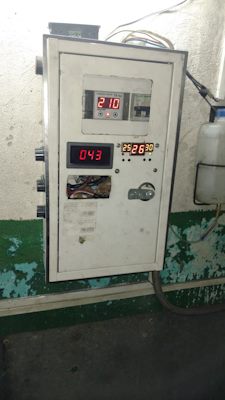

    s.click.aliexpress.com/e/bHwkQWq Такой контроллер поставил на маслонасос, чтоб он отключал подачу масла при перегреве в системе антифриза и думаю второй датчик подключить чтоб в случае возгорания от печки отключил подачу масла в печку

    Спасибо за информацию! После насоса я поставлю клапан, чтобы масло самотёком не перетекало при выключении насоса. Ещё вопрос какие термометры поставить видел где-то на видео цифровые, но где их купить?

    Смотри, что нашлось на AliExpress
    s.click.aliexpress.com/e/b3HNJ1RU Такие термометры чтоб контролировать температуру в помещение ))) они на 12v

    Спасибо за информацию! После насоса я поставлю клапан, чтобы масло самотёком не перетекало при выключении насоса. Ещё вопрос какие термометры поставить видел где-то на видео цифровые, но где их купить?

    Спасибо за информацию! После насоса я поставлю клапан, чтобы масло самотёком не перетекало при выключении насоса. Ещё вопрос какие термометры поставить видел где-то на видео цифровые, но где их купить?

    Взял бочку железную на 50 литров с него будет подача масла насосом, сбоку будет приварена гайка для тэны 2кв чтоб отогревать масло в бочке и масло текло уже тёплое и жидкое в печку. Найти бочку можешь в магазинах по продаже масла автомобильного на разлив )))

    Читайте также:  Подключение частотника к контроллеру

    может у вас ссылочка есть на печку Без наддува?

    в поиске на ютубе наберите название, там много роликов про эти печки на любой вкус.

    Без наддува одну только из батареи нашёл, гудящую вместе с вентилятором под ухо не хочется

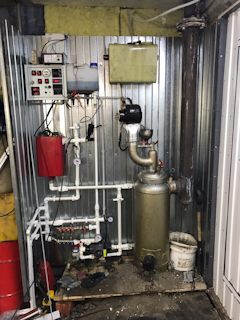

    Продам такого плана печь но уже с автоматикой

    Затея просто супер. Искал в Интернете печь на отработке. Вот только недавно начал находить что то стоящее. И тут бац ваш пост. Очень надеюсь что идея отработает на все 100%. Я такую же систему думаю сделать но немного иначе. Хочу во внутрь баллона накрутить змеевик из гофрированой нержавейки. Вынести всю конструкцию на улицу и встроить ее в бочку металлическую. Пространство между бочкой и баллоном заполнить теплоизолятором например песок. Я вижу именно так потому что: можно оставлять без присмотра;Опасные факторы остаются за пределами гаража;Можно приехать затопить котел и открыть краник подачи масла на нужную мощность и так же при уходе из гаража можно прикрыть краник на минимум. Ну а теперь хочу спросить у вас на счет насоса. На чертеже система рассчитана на самотек же, типа капельницы. Зачем тогда насос

    Отработка из бочки на полу как-то должна попасть на трубку подачи, плюс насосом регулировать расход.

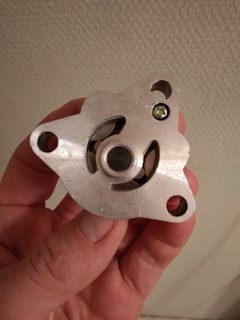

    Маслонасос можно использовать треугольный от 4-х тактного скутера — качает до 3-х литров в час. Фактическая максимальная производительность, этого маслонасоса, зависит только от максимальных оборотов выбранного мотор-редуктора.
    С уважением.

    Вот такой купил, случайно нет фото как его приспособить для нашей цели?

    Такой ещё не видел.

    Извиняюсь, а как чертежик раздобыть?

    А по маленьким труба вода будет циркулировать? Или наоборот воздух?

    Дым будет через них проходить.

    Крышечку я бы не пристегивал, если бабахнет, то она просто отлетит.

    Если бахнет то в трубу, а если не пристегнуть то и в башку прилетит.

    Ну, ну, эти крышки не зря тяжелыми делают, чтобы далеко не летали.

    Крышечку я бы не пристегивал, если бабахнет, то она просто отлетит.

    Решает проблему взрывной клапан, он же смотровой лючок.

    кстати, какова цена вопроса по материалам?

    По деньгам: хер целых, хер десятых — делается из чермета.
    А про взрывной клапан, я про печи закрытого горения (как у афтора статьи), а Вы обобщаете все печи, типо ЧП?

    нет, почему, у парней печка полузаводского изготовления, такого же типа, только труба подачи воздуха не в крышке а под ней вварена. Печка стояла на первом этаже гаража, а они сидели на втором этаже, практически над ней. Она Спокойно работала, грела водичку, потом выключился свет, вентилятор перестал дуть, масло перестало поступать. Через минуту или полторы свет снова появился. вентилятор заработал, хотя автоматика печки не должна была включить подачу воздуха и масла. Раздался маленький «БУМ», пол под пацанами всколыхнулся, запахло дерьмецом. Спустились вниз, крышечку вернули обратно, она всего на 2 м улетела, крышечку аварийного клапана искали долго, нашли в самом дальнем углу.
    После этого они разорились на бесперебойничек. 🙂

    Из за чего взорвалось? Пошел воздух и произошло самовоспламенение?

    печка теплая, угольки горячие, масло испарялось, и потихонечку горело. И тут такой подарочек в виде свежего воздуха. Естественно бабахнуло.
    Также теплую( только что погасшую) печку нельзя запускать легковоспламеняющимися жидкостям. типа бензина, керосина. соляры, и даже тормозухи. Эффект тот же, но меньше, зависит от того сколько жижи успело испариться.

    Из за чего взорвалось? Пошел воздух и произошло самовоспламенение?

    Всё прочитал ответ электрововика — там вина неправильно настроеной печи (чаша не разогревается), а также дымоход дохленький — Надеются, что печь надувная, значит типо дымоход сильный не нужен, это не так — ещё как нужен)))

    нет, почему, у парней печка полузаводского изготовления, такого же типа, только труба подачи воздуха не в крышке а под ней вварена. Печка стояла на первом этаже гаража, а они сидели на втором этаже, практически над ней. Она Спокойно работала, грела водичку, потом выключился свет, вентилятор перестал дуть, масло перестало поступать. Через минуту или полторы свет снова появился. вентилятор заработал, хотя автоматика печки не должна была включить подачу воздуха и масла. Раздался маленький «БУМ», пол под пацанами всколыхнулся, запахло дерьмецом. Спустились вниз, крышечку вернули обратно, она всего на 2 м улетела, крышечку аварийного клапана искали долго, нашли в самом дальнем углу.
    После этого они разорились на бесперебойничек. 🙂

    Наддув обязательно должен был включиться, а маслонасос нет — значит кнопки start-stop на маслонасос не предусмотрена в автоматике (это чей-то минус).
    Также возможно печь не правильно настроена, в итоге вместо того, что упало то сгорело, в печи был объём масла.
    У них крышка, в роли взрывного клапана.

    Отопление хозяйственных помещений, мастерских, гаражей, теплиц и частных домов может выполняться с использованием котлов, работающих на отработанном масле. Такая техника одновременно универсальна, безопасна в эксплуатации и позволяет сократить расходы на коммунальные нужды. Котлы на отработке с водяным контуром могут быть изготовлены своими руками, что позволяет сэкономить на приобретении дорогостоящей заводской техники.

    Принцип работы котлов, использующих в качестве топлива переработанное масло, будет одинаков. Заключается он в принудительном испарении масла и последующем сжигании полученных паров. Качественно изготовленный отопитель аккумулирует тепло внутри водяной рубашки, одновременно быстро отводя все продукты сгорания в дымовую трубу. Полное окисление содержащихся в отработанном масле присадок и тяжёлых металлов происходит при высоких температурах, что гарантирует максимально возможное КПД котла.

    Температурный режим котла является одной из важнейших характеристик, от которой напрямую зависит эффективность работы тепловой установки и ее безопасность. При температурах порядка 600 градусов обеспечивается полное сгорание топлива, что повышает КПД установки, предупреждая выделение токсичных элементов. Даже отклонение в 150−200 градусов может привести к существенному ухудшению эффективности работы отопителя.

    Самодельные теплоагрегаты отличаются простотой конструкции, при этом они позволяют качественно отапливать помещение, гарантируя экономию топлива и полную безопасность работы устройства. Корпус котла состоит из двух металлических емкостей, соединённых между собой перфорированной трубой. Верхний бак имеет дымоотводящий канал длиной не меньше 1 метра.

    Внешний бак используется в качестве испарительной камеры для отработанного масла. Поверхностный слой топлива нагревается, появляется насыщенный пар, который по трубе направляется в верхнюю ёмкость, где сгорает, нагревая теплоноситель, после чего дым отводится по трубе в дымоход.

    Котел на отработанном масле с водяным контуром появился в середине прошлого века и стал пользоваться популярностью на рынке. К преимуществам отопительной техники этого типа принято относить следующее:

    • Великолепная эффективность.
    • Полная автономность.
    • Работа на недорогом виде топлива.
    • Безопасность агрегатов.
    • Высокая мощность.
    • Возможность автоматизации работы котла.
    Читайте также:  Поделки на новый год снеговик

    Если ранее тепловые установки изготавливались исключительно механическими, а их время работы зависело от размеров топливника, то сегодня в продаже можно найти уже готовые модификации котлов на отработке, которые оснащены управляющей автоматикой и имеют дополнительный бак для подачи масла.

    Отличные эксплуатационные характеристики, экономичность и надежность неизменно сказались на функциональных возможностях отопителей. Котлы на отработке используются для обогрева следующих помещений:

    • Складов и гаражей.
    • Сельскохозяйственных теплиц.
    • СТО и автомастерских.
    • Производственных помещений.
    • Подсобных строений.
    • Дач и загородных частных домов.

    Теплогенераторы не требовательны к качеству топлива, что позволяет использовать любое по своей структуре и виду масло, в том числе амортизационное, это уменьшает затраты на обогрев помещений. Можно выбрать недорогой биодизель, который повышает КПД тепловых установок, при этом имеет доступную стоимость и отличается экологической безопасностью.

    Основой котла на отработке является испаритель, который позволяет получать насыщенный пар, в последующем сжигающийся в верхней камере аппарата. Сжигание топлива может выполняться в теплогенераторе двумя способами:

    • Масло льется на раскаленную поверхность, в результате чего образуется пар.
    • Поджигается жидкое топливо, что приводит к появлению насыщенного пара, который догорает в верхней камере.

    В самодельных установках используется испаритель из нагретой металлической чаши. На горячую поверхность капает отработанное масло, которое тут же превращается в пар. Контактируя с раскаленным металлом, топливо быстро испаряется, возникает диффузия с воздухом, попадающим в бак через перфорированную трубу. Пар вспыхивает и сгорает, что приводит к активному теплообразованию.

    В устье дымохода располагается неподвижная крыльчатка, которая препятствует быстрому отводу горячих газов, повышая показатели КПД тепловой установки. В камере сгорания за счёт использования заслонки возникают завихрения горячего воздуха, теплообменник и циркулирующий внутри него носитель быстро прогреваются, позволяя обеспечить максимально возможные показатели эффективности теплогенератора.

    Самодельные котлы, несмотря на свои компактные габариты, отличаются высокой эффективностью, решая проблемы с теплом в помещении в 30−40 квадратных метров. Наличие водогрейного контура позволяет использовать такие установки для обогрева частных домов площадью в 80−100 квадратных метров.

    Механические установки, в которых правильно отрегулирована подача масла на испаритель, будут отличаться великолепной топливной экономичностью. Расход отработки при полной мощности аппарата будет составлять не более 1 литра на час работы прибора. У отдельных модификаций котлов имеется возможность регулировки мощности и расхода топлива, что достигается за счёт уменьшения или увеличения интенсивности подачи масла на испаритель.

    Заводские установки котлов на отработанном масле могут иметь один или два контура, что позволяет использовать прибор для отопления и горячего водоснабжения. Такие теплогенераторы станут отличным вариантом для дачи и небольшого частного дома, избавляя домовладельцев от необходимости покупки дорогого газового или электрического бойлера. Двухконтурный котел на отработке будет отличаться топливной экономичностью, надежностью и простотой в эксплуатации.

    Перед тем как приступать непосредственно к изготовлению котла на отработке, необходимо подобрать схему выполнения оборудования. На сегодняшний день наибольшее распространение получили три основных конструкции теплогенераторов на масле:

    • Горелка Бабингтона.
    • Котёл с разогретой чашей и капельной подачей топлива.
    • Установки поверхностного горения с пиролизным дожигом.

    Проще всего сделать котел на отработке поверхностного типа горения, где используется пиролизный дожиг во вторичной камере и перфорированной трубе. Такой теплогенератор станет отличным вариантом для обогрева гаража, подсобного помещения или теплицы.

    Горелка Бабингтона — это универсальный в использовании котел, сочетающий надёжность и отличные показатели эффективности. Особенностью такой конструкции является наличие испарителя в форме шара, на который капает масло. В сфере выполнено небольшое по своему диаметру отверстие, в которое через насос нагнетается воздух, что приводит к образованию насыщенного пара.

    Установки с чашей испарителя, имеющие капельный метод подачи топлива и принудительное нагнетание воздуха, отличаются высокими показателями КПД, при этом их изготовление не представляет особой сложности. В камере сгорания можно расположить водяной контур, что позволяет использовать такие теплогенераторы для обогрева помещений площадью до 100 квадратных метров.

    Необходимые инструменты и материалы:

    • Листовой металл толщиной не менее 5 миллиметров или заготовки из газовых баллонов.
    • Металлический уголок размером 20 на 40 миллиметров.
    • Сварочный аппарат.
    • Болгарка с отрезным кругом по металлу.

    Использование в качестве основы заготовки из газового баллона позволяет существенно упростить изготовление теплоагрегата. Емкость необходимо правильно подготовить, для чего срезают сферические части сверху и снизу и зачищают края болгаркой, чтобы удалить все имеющиеся заусеницы.

    Рекомендации по изготовлению отопителя:

    • Пламенную чашу и камеру сгорания изготавливают из нержавеющей стали толщиной 3 миллиметра.
    • Трубу подачи масла выполняют из нержавейки толщиной в 1,5−2 миллиметра.
    • Жаровые трубы должны изготавливаться из прочной стали в 3−4 миллиметра.
    • Герметизация верхней крышки выполняется при помощи стальной полосы и асбестового шнура.
    • Ревизионный люк можно изготовить из листовой заготовки толщиной 3 миллиметра.
    • Теплообменник выполняют из нержавеющей жаропрочной стали толщиной в 4 миллиметра и более.

    Улитку нагнетателя можно сделать своими руками или использовать салонный отопитель от жигулей. В последнем случае несколько упрощается изготовление агрегата, а подобрать необходимые компоненты можно в авторазборке или в магазинах автозапчастей.

    Пошаговый алгоритм изготовления котла на отработке.

    1. 1. Из жаровых труб диаметром 32 миллиметра сваривают теплообменник.
    2. 2. К теплообменнику приваривают подводящие патрубки для системы водяного отопления.
    3. 3. Подготавливают заготовку баллона, для чего срезают верхнюю и нижнюю части.
    4. 4. К горловине, которая в последующем будет использоваться в качестве крышки теплогенератора, приваривают штуцер диаметром около 100 миллиметров.
    5. 5. Внутри котла вваривают металлическую перегородку из листовой стали, которая разделяет баллон на две отдельные камеры.
    6. 6. Перегородку следует герметизировать асбестовым шнуром.
    7. 7. Изготавливают дожигатель в виде металлической чаши и крепят его в нижней части котла.
    8. 8. В разделяющую котёл на две камеры перегородку вваривают перфорированную трубу.
    9. 9. К дожигателю приваривают трубу, отвечающую за подачу воздуха. Устанавливают улитку, которая осуществляет нагнетание в камеру сгорания кислорода.
    10. 10. Всё, что останется сделать, — это выполнить трубу дымохода, длина которой составляет не менее метра.

    Котел на отработке своими руками готов. Нужно провести пробный пуск теплогенератора, при необходимости отрегулировать интенсивность подачи воздуха и топлива на испаритель. В последующем какого-либо обслуживания самодельные котлы не потребуют, а такое оборудование, при условии использования качественной листовой стали и толстостенных баллонов, прослужит на протяжении многих лет.

    Самодельный котел на отработанном масле — это универсальное в использовании тепловое оборудование, которое позволит качественно отапливать подсобные помещения, гаражи, мастерские и частные дома. Наличие дополнительного водяного контура позволяет повысить эффективность отопителя, а благодаря его простой конструкции изготовить аппарат самостоятельно не составит особого труда. Чертежи котла на отработке своими руками позволяют существенно упростить изготовление техники. Можно выполнить аппарат с двойным контуром, что позволяет решить проблемы с горячей водой и теплом в помещении.

    >

    Ссылка на основную публикацию
    Adblock
    detector
