В наше время многие увлекаются различными ардуинами и делают свои подобия умных домов со множеством исполняющих устройств и часто сталкиваются с проблемой наблюдения различных сигналов в динамике, особенно при управлении яркостью подсветки или скоростью вращения всяких двигателей. Для этих целей, конечно же, лучше подойдет полноценный осциллограф, но это решение довольно дорогостоящее и часто сугубо стационарное. Я увлекаюсь модификацией фонариков, и в один прекрасный момент я решил обзавестись осциллографом для модификации и разработки их драйверов. Так как частоты управляющих ШИМ-сигналов в драйверах обычно невелики (от 200Гц до 100КГц), я решил попробовать самый бюджетный вариант — компактный портативный DSO150, характеристики которого хорошо подходят к моим требованиям.

Характеристики

  • Количество каналов: 1
  • Частота дискретизации: 1 миллион выборок в секунду
  • Полоса пропускания: 0-200Кгц
  • Входной импеданс: 1МОм, 20пФ
  • Тип входа: GND, DC, AC
  • Диапазон измерения: 5мВ/дел — 20мВ/дел
  • Максимальное входное напряжение: 50В
  • Размер буфера: 1024
  • Режим синхронизации: авто, нормальный, одиночный
  • Триггер: по нарастанию/спаду фронта
  • Дисплей: цветной, 320×240, диагональю 2.4 дюйма
  • Погрешность: 5%
  • Контроллер: STM32F103C8
  • Габариты: 105x75x22мм
  • Вес: 100г

Здесь уже было несколько обзоров DSO150, мой вариант отличается комплектацией: помимо уже собранного осциллографа в комплекте с ним идут 2 пробы (стандартные крокодилы и P6100), а так же сетевой блок питания на 9В.

Распаковка

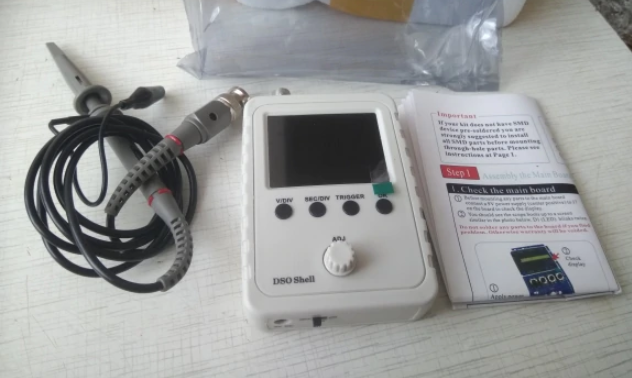

Приехал осциллограф ко мне без какой-либо коробки. Вообще DSO150, как и более дешевая бескорпусная версия DSO138, позиционируется как DIY набор для самостоятельной сборки, но на странице товара у продавца можно выбрать несколько вариантов, в том числе можно заказать полностью готовое устройство. Никакого желания сидеть и запаивать каждый резистор у меня не было, поэтому я выбрал готовый вариант, в комплекте с которым еще идут блок питания и проба P6100:

Разъем пробы — такой же BNC:

Щуп:

На пробе имеется делитель на 1X-10X, что позволяет расширить предел максимального напряжения до 500В:

В колпачке пробы имеется подпружиненный крючок, с помощью которого удобно цепляться к проводам и контактам:


Блок питания с китайской вилкой:

Характеристики: напряжение 9В, ток 1А, центральный контакт — плюсовой:

Сам осциллограф работает в диапазоне входных напряжений 8-10В и потребляет при этом около 130мА.
DSO150 лежал в антистатическом пакете вместе с парой страниц инструкции, стандартной пробой в виде крокодилов и пакетиком с саморезами. Да, под «полностью готово» подразумевались только платы, затолкать все это великолепие в корпус все же придется самому. Платы:


На дисплее есть защитная пленка, на задней его части имеются полоски двухстороннего скотча:

В инструкции подробно и в картинках расписан каждый этап сборки и настройки осциллографа. В моем случае этап сборки полностью пройден за меня, нужно лишь закрепить платы в корпусе с помощью комплектных саморезов и настроить форму сигнала подстроечными конденсаторами. Так выглядит 1КГц меандр со встроенного генератора до всех настроек:

А так после:

Настройка осуществляется с помощью пары подстроечных конденсаторов, доступ к которым обеспечивается через вырезы на плате:

В предыдущих версиях DSO150 этих вырезов не было, доступ к конденсаторам осуществлялся перестановкой первой платы. Вид осциллографа после сборки:

На экран я наклеил матовую защитную пленку. Элементы управления на лицевой части: 4 кнопки и энкодер. Каждая кнопка выполняет 2 действия в зависимости от характера нажатия (короткое/длительное).
V/DIV: короткое нажатие переводит в режим выбора чувствительности, длительное — устанавливает ноль.
SEC/DIV: короткое нажатие переводит в режим выбора горизонтального разрешения (сек/дел), длительное — переводит вид в центр буфера.
TRIGGER: короткое нажатие — выбор режиме триггера (AUTO, NORM, SING) и уровня (по фронту/спаду), длительное — устанавливает уровень триггера в среднее значение амплитуды.
OK: короткое — включает заморозку сигнала (HOLD), длительное — скрывает/отображает параметры сигнала.
Выбор значений осуществляется вращением ручки энкодера. Короткий клик энкодером сохраняет введенное значение, длительное удержание — переводит в режим выбора напряжения встроенного генератора (0.1В/3.3В).
Одновременное зажатие SEC/DIV+TRIGGER приводит к сбросу до заводских настроек.

На тыльной стороне ничего нет:

На верхней стороне расположен входной BNC разъем, контактное ушко встроенного генератора и переключатель режима входа (GND/DC/AC):

На нижней стороне только вход питания и выключатель:

Впечатления

Тру-электронщикам возможности данного осциллографа покажутся слишком слабыми, но для моих низкочастотных задач — самое норм. На частотах свыше 100КГц форма меандра начинает искажаться и превращается в синусоиду ближе к 200КГц))) В целом, DSO150 меня порадовал, шумы практически отсутствуют:

Помимо, собственно, графика сигнала на экране можно включить отображение параметров сигнала:

Наводки от сети 50Гц на теле:

ШИМ сигнал с драйвера фонаря в разных режимах яркости:

Какие плюсы у DSO150? Главные козыри — цена, портативность и низковольтное питание. По сравнению с полноценными осциллографами это все же полу-игрушка, но тем не менее даже с ее помощью можно решать некоторые задачи. Переделка на питание от аккумулятора достаточно тривиальна, поэтому приложив немного усилий можно получить очень компактный автономный осциллограф.

Переводим на литий

Питание от внешнего источника — самый главный недостаток данной модели, но с помощью аккумулятора от телефона и небольшого повышающего модуля на MT3608 эту ситуацию можно исправить. В корпусе осциллографа идеально умещается аккумулятор BL-4U от Nokia, при этом вообще не нужно ничего подрезать и подпиливать:


Повышайку на MT3608 нельзя оставлять постоянно подключенной к аккумулятору, потому что на холостом ходу она потребляет около 1мА и будет его высаживать. Для отключения модуля задействуем уже имеющийся выключатель, и чтобы это сделать нам необходимо перерезать 2 дорожки, а затем зачистить маску на одной из них для подпайки провода:

Повышающий модуль я собрал сам на коленке, ибо заводских у меня не было, зато были дроссели и сами микросхемы:


Схема:

Сверлить отверстия и соединять землю со вторым слоем не стал, хотя по-правильному надо было бы. Изначально я поставил дроссель CD32, но он сильно грелся, поэтому позже я заменил его на CD47. Резисторы: R1 — 43 КОм, R2 — 3 КОм, с такими номиналами теоретическое напряжение на выходе — 9.14В, на практике:

Вполне сойдет, конденсаторы поставил по 22 мкф.
Дальше подпаиваем провода к дорожкам выключателя, заодно не забываем накинуть на ногу AMS1117 питание с диода:

Да, получилось немного грязновато — тыкал обычным USB паяльником с канифольным припоем) Дальше приклеиваем к плате осциллографа и подключаем модуль зарядки лития:

Затем приклеиваем аккумулятор с повышающим модулем и подключаем провода. Общий вид с еще пока не подключенным ко входу осциллографа повышающим модулем:

Влезло все идеально, прямо миллиметр в миллиметр, не пришлось ничего подпиливать или ломать:

Вход для зарядки:

Общий вид:

Готово! Теперь у нас есть полностью автономный карманный осциллограф, батарейка имеет реальную емкость около 800мА/ч, хватает ее примерно на 3 часа полноценной работы, после преобразователь перестает справляться, и появляются шумы. Но даже такая автономность лучше, чем никакая, не правда ли?)

Читайте также:  Печь лачиняна чертежи бесплатно

Доставка

Осциллограф заказывался на Taobao через посредника yoybuy. Доставка всего заказа вышла в $20, в пересчете цена за осциллограф вышла примерно в $30.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

  • Цена: $30
  • Перейти в магазин

В наше время многие увлекаются различными ардуинами и делают свои подобия умных домов со множеством исполняющих устройств и часто сталкиваются с проблемой наблюдения различных сигналов в динамике, особенно при управлении яркостью подсветки или скоростью вращения всяких двигателей. Для этих целей, конечно же, лучше подойдет полноценный осциллограф, но это решение довольно дорогостоящее и часто сугубо стационарное. Я увлекаюсь модификацией фонариков, и в один прекрасный момент я решил обзавестись осциллографом для модификации и разработки их драйверов. Так как частоты управляющих ШИМ-сигналов в драйверах обычно невелики (от 200Гц до 100КГц), я решил попробовать самый бюджетный вариант — компактный портативный DSO150, характеристики которого хорошо подходят к моим требованиям.

Характеристики

  • Количество каналов: 1
  • Частота дискретизации: 1 миллион выборок в секунду
  • Полоса пропускания: 0-200Кгц
  • Входной импеданс: 1МОм, 20пФ
  • Тип входа: GND, DC, AC
  • Диапазон измерения: 5мВ/дел — 20мВ/дел
  • Максимальное входное напряжение: 50В
  • Размер буфера: 1024
  • Режим синхронизации: авто, нормальный, одиночный
  • Триггер: по нарастанию/спаду фронта
  • Дисплей: цветной, 320×240, диагональю 2.4 дюйма
  • Погрешность: 5%
  • Контроллер: STM32F103C8
  • Габариты: 105x75x22мм
  • Вес: 100г

Здесь уже было несколько обзоров DSO150, мой вариант отличается комплектацией: помимо уже собранного осциллографа в комплекте с ним идут 2 пробы (стандартные крокодилы и P6100), а так же сетевой блок питания на 9В.

Распаковка

Приехал осциллограф ко мне без какой-либо коробки. Вообще DSO150, как и более дешевая бескорпусная версия DSO138, позиционируется как DIY набор для самостоятельной сборки, но на странице товара у продавца можно выбрать несколько вариантов, в том числе можно заказать полностью готовое устройство. Никакого желания сидеть и запаивать каждый резистор у меня не было, поэтому я выбрал готовый вариант, в комплекте с которым еще идут блок питания и проба P6100:

Разъем пробы — такой же BNC:

Щуп:

На пробе имеется делитель на 1X-10X, что позволяет расширить предел максимального напряжения до 500В:

В колпачке пробы имеется подпружиненный крючок, с помощью которого удобно цепляться к проводам и контактам:


Блок питания с китайской вилкой:

Характеристики: напряжение 9В, ток 1А, центральный контакт — плюсовой:

Сам осциллограф работает в диапазоне входных напряжений 8-10В и потребляет при этом около 130мА.
DSO150 лежал в антистатическом пакете вместе с парой страниц инструкции, стандартной пробой в виде крокодилов и пакетиком с саморезами. Да, под «полностью готово» подразумевались только платы, затолкать все это великолепие в корпус все же придется самому. Платы:


На дисплее есть защитная пленка, на задней его части имеются полоски двухстороннего скотча:

В инструкции подробно и в картинках расписан каждый этап сборки и настройки осциллографа. В моем случае этап сборки полностью пройден за меня, нужно лишь закрепить платы в корпусе с помощью комплектных саморезов и настроить форму сигнала подстроечными конденсаторами. Так выглядит 1КГц меандр со встроенного генератора до всех настроек:

А так после:

Настройка осуществляется с помощью пары подстроечных конденсаторов, доступ к которым обеспечивается через вырезы на плате:

В предыдущих версиях DSO150 этих вырезов не было, доступ к конденсаторам осуществлялся перестановкой первой платы. Вид осциллографа после сборки:

На экран я наклеил матовую защитную пленку. Элементы управления на лицевой части: 4 кнопки и энкодер. Каждая кнопка выполняет 2 действия в зависимости от характера нажатия (короткое/длительное).
V/DIV: короткое нажатие переводит в режим выбора чувствительности, длительное — устанавливает ноль.
SEC/DIV: короткое нажатие переводит в режим выбора горизонтального разрешения (сек/дел), длительное — переводит вид в центр буфера.
TRIGGER: короткое нажатие — выбор режиме триггера (AUTO, NORM, SING) и уровня (по фронту/спаду), длительное — устанавливает уровень триггера в среднее значение амплитуды.
OK: короткое — включает заморозку сигнала (HOLD), длительное — скрывает/отображает параметры сигнала.
Выбор значений осуществляется вращением ручки энкодера. Короткий клик энкодером сохраняет введенное значение, длительное удержание — переводит в режим выбора напряжения встроенного генератора (0.1В/3.3В).
Одновременное зажатие SEC/DIV+TRIGGER приводит к сбросу до заводских настроек.

На тыльной стороне ничего нет:

На верхней стороне расположен входной BNC разъем, контактное ушко встроенного генератора и переключатель режима входа (GND/DC/AC):

На нижней стороне только вход питания и выключатель:

Впечатления

Тру-электронщикам возможности данного осциллографа покажутся слишком слабыми, но для моих низкочастотных задач — самое норм. На частотах свыше 100КГц форма меандра начинает искажаться и превращается в синусоиду ближе к 200КГц))) В целом, DSO150 меня порадовал, шумы практически отсутствуют:

Помимо, собственно, графика сигнала на экране можно включить отображение параметров сигнала:

Наводки от сети 50Гц на теле:

ШИМ сигнал с драйвера фонаря в разных режимах яркости:

Какие плюсы у DSO150? Главные козыри — цена, портативность и низковольтное питание. По сравнению с полноценными осциллографами это все же полу-игрушка, но тем не менее даже с ее помощью можно решать некоторые задачи. Переделка на питание от аккумулятора достаточно тривиальна, поэтому приложив немного усилий можно получить очень компактный автономный осциллограф.

Переводим на литий

Питание от внешнего источника — самый главный недостаток данной модели, но с помощью аккумулятора от телефона и небольшого повышающего модуля на MT3608 эту ситуацию можно исправить. В корпусе осциллографа идеально умещается аккумулятор BL-4U от Nokia, при этом вообще не нужно ничего подрезать и подпиливать:


Повышайку на MT3608 нельзя оставлять постоянно подключенной к аккумулятору, потому что на холостом ходу она потребляет около 1мА и будет его высаживать. Для отключения модуля задействуем уже имеющийся выключатель, и чтобы это сделать нам необходимо перерезать 2 дорожки, а затем зачистить маску на одной из них для подпайки провода:

Повышающий модуль я собрал сам на коленке, ибо заводских у меня не было, зато были дроссели и сами микросхемы:


Схема:

Сверлить отверстия и соединять землю со вторым слоем не стал, хотя по-правильному надо было бы. Изначально я поставил дроссель CD32, но он сильно грелся, поэтому позже я заменил его на CD47. Резисторы: R1 — 43 КОм, R2 — 3 КОм, с такими номиналами теоретическое напряжение на выходе — 9.14В, на практике:

Вполне сойдет, конденсаторы поставил по 22 мкф.
Дальше подпаиваем провода к дорожкам выключателя, заодно не забываем накинуть на ногу AMS1117 питание с диода:

Да, получилось немного грязновато — тыкал обычным USB паяльником с канифольным припоем) Дальше приклеиваем к плате осциллографа и подключаем модуль зарядки лития:

Затем приклеиваем аккумулятор с повышающим модулем и подключаем провода. Общий вид с еще пока не подключенным ко входу осциллографа повышающим модулем:

Влезло все идеально, прямо миллиметр в миллиметр, не пришлось ничего подпиливать или ломать:

Вход для зарядки:

Общий вид:

Готово! Теперь у нас есть полностью автономный карманный осциллограф, батарейка имеет реальную емкость около 800мА/ч, хватает ее примерно на 3 часа полноценной работы, после преобразователь перестает справляться, и появляются шумы. Но даже такая автономность лучше, чем никакая, не правда ли?)

Читайте также:  Обработка запаха на платье

Доставка

Осциллограф заказывался на Taobao через посредника yoybuy. Доставка всего заказа вышла в $20, в пересчете цена за осциллограф вышла примерно в $30.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Добавляю небольшую статью на тему выбора домашнего компактного осциллографа начального уровня для работы и хобби.

Почему речь пойдет про карманные и и компактные — потому что это самые бюджетные варианты. Настольные осциллографы можно посмотреть по ссылке ниже. Это, как правило, достаточно дорогие модели ($200-400 и дороже) на 4 канала со множеством функций. А вот компактные модели на 1 канал для простых измерений и оценки формы сигнала можно приобрести буквально за $20. $40. И будут приличные модели, достаточные для большинства измерений . Основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений. Не менее важная характеристика — это размер дисплея и емкость батареи, обеспечивающие комфортную работу в автономном режиме.

В статье постараюсь описать осциллографы, которые лично были в руках и дать небольшие плюсы и минусы данных моделей.

Начальный вариант, через который прошли многие радиолюбители — это осциллограф на базе микроконтроллера ATmega, на Али есть множество вариантов, в том числе для самостоятельной сборки, например, DSO138. Его развитие на базе микроконтроллера STM32 называется DSO150.

DSO150 — это неплохой осциллограф для радиолюбителя начального уровня. Сам осциллограф имеет полосу около 200кГц. Построен на базе STM32, АЦП до 1М семплов. Хороший вариант для проверки простых блоков питания (ШИМ) и аудиотрактов. Цена $17 за комплект с корпусом и щупом Р6100. Подойдет для начинающих, например, для исследования звуковых сигналов (настройке усилителя и т.п.). Из минусов отмечу невозможность сохранить картинку осциллограммы, а также небольшую полосу пропускания.

Технические характеристики:
• Максимальная частота выборки в режиме реального времени: 1 Мвыб/с
• Аналоговая полоса пропускания: 0 — 200 кГц
• Диапазон чувствительности: 5 – 20 мВ/дел
• Максимальное входное напряжение: 50 В макс. (1 зонд)
• Полное входное сопротивление: 1M ом/20пФ
• Точность: 12 бит
• Длина записи: 1024 точек
• Режимы связи: постоянный ток / переменный ток/ заземление
• Временной диапазон развёртки: 500с/дел– 10 мкc/дел
• Режимы ожидания: автоматический, нормальный и одиночный
• Положение запуска: в центре буфера
• Напряжение источника питания: 9 В (8 – 10 В) постоянного тока
• Потребление тока:

120 мА @ 9 В
• Размер основной платы: 94 x 65 мм
• Размер аналоговой платы: 65 x 47 мм
• Размер экрана: 52 x 40 мм
• Размер упаковки: 14,5 x 10 x 3,7 см
• Вес упаковки: 179 граммов

Но хобби быстро прошло, перешел к серьезным моделям.

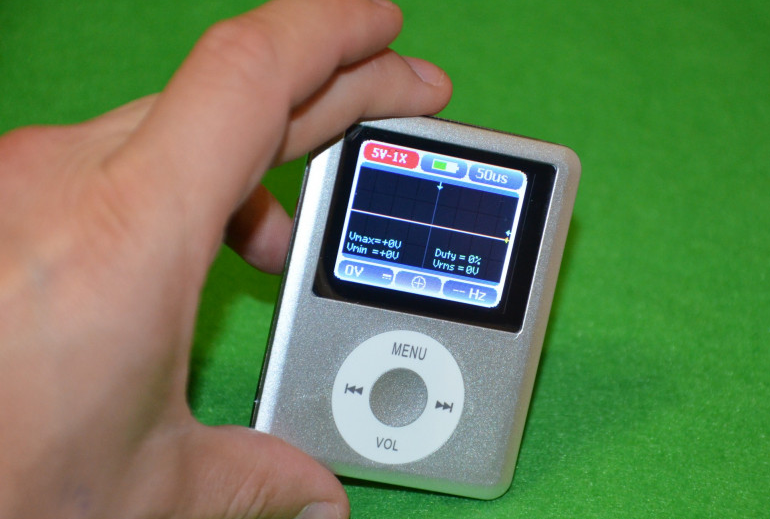

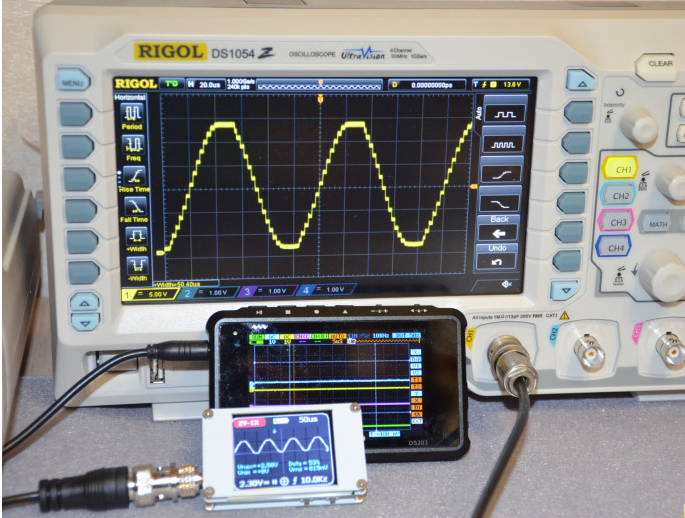

В начале 2018 года попался один из популярных вариантов осциллографов начального уровня — простой, но неплохой осциллографический пробник — DSO188.

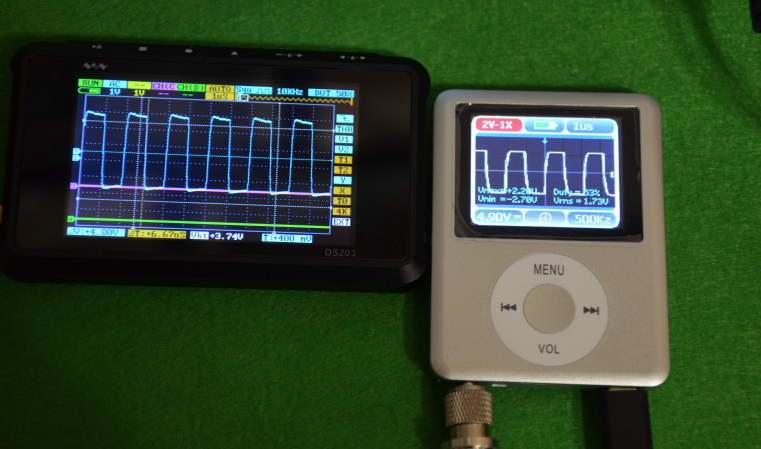

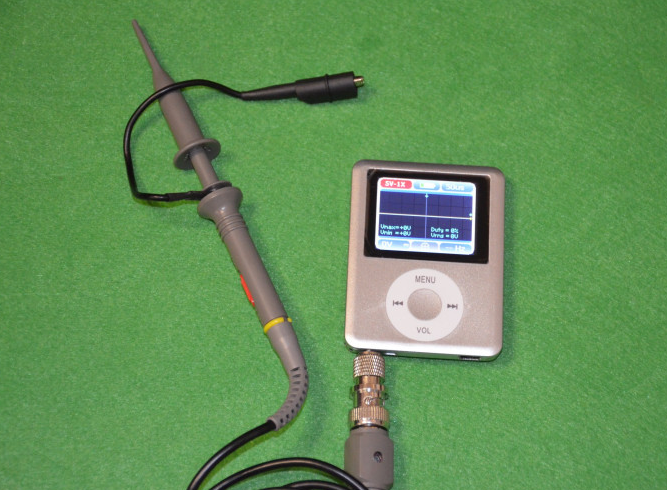

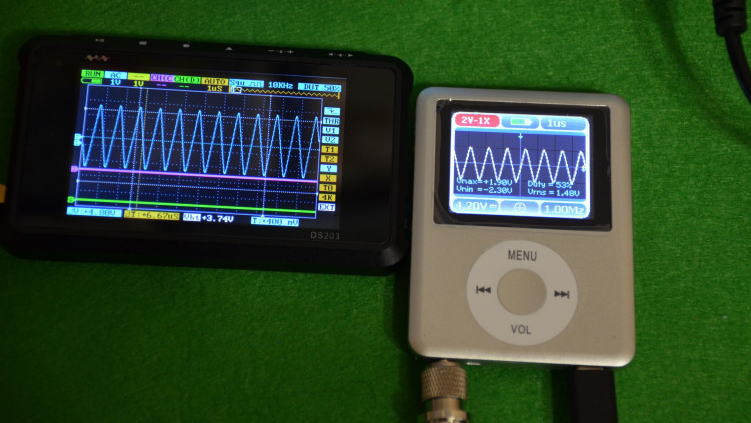

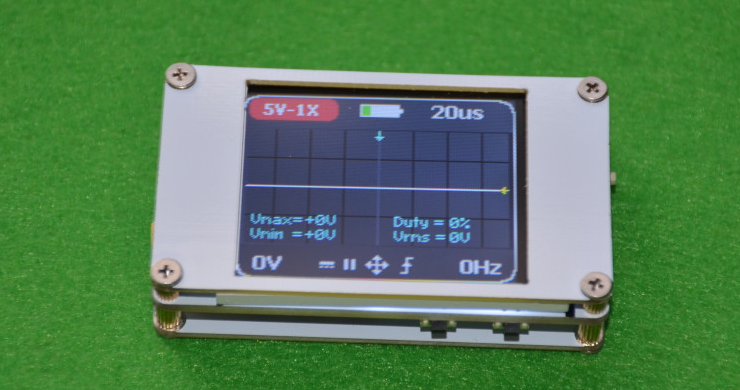

Осциллограф DSO188 — простой «показометр» с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 300mAh и очень маленький по размерам. Его плюс именно в компактности и портативности, а полосы частот хватит для большинства приложений (например, настройка звукотехники).
При небольшой стоимости ($30) он отображает сигналы с частотой 1МГц ( семплирование 5MSA/s). Для работы используются MMCX щупы, но в комплекте есть адаптер MMCX-BNC. Установлен отдельный АЦП на 5MSPS, полоса до 1МГц, корпус сборный из панелей, что очень даже неплохо выглядит. В плюсах отмечу компактные размеры и приличную полосу, по сравнению с DSO150 (1МГц), а также компактные размеры. Очень удобно использовать вместе с обычным тестером. Легко помещается в карман. Из минусов — корпус имеет открытую конструкцию, не защищенную от внешних воздействий (нужно дорабатывать), а также отсутствие возможности перенести на компьютер сохраненные снимки. Наличие коннектора MMCX это удобно, но для полноценной работы потребуется адаптер на BNC или специальные щупы. За свои деньги это очень хороший вариант начального уровня.

Specifications:
1:Analog band width: 1MHz
2:Maximum real time sampling rate: 5MS/s
3:Vertical sensitivity: 50 mV/div

200 V/div
4:Horizontal time base range: 100mS/div

2uS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 40KB
7:Input resistance: 1M
8:ADC precision: 12bits
9:Coupling mode: AC/DC
10:Trigger mode: Auto
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: TFT color display
14:Power supply: 250 mAh lithium battery
15:Size: 57 x 34 x 11 mm
16:Weight: 40 grams

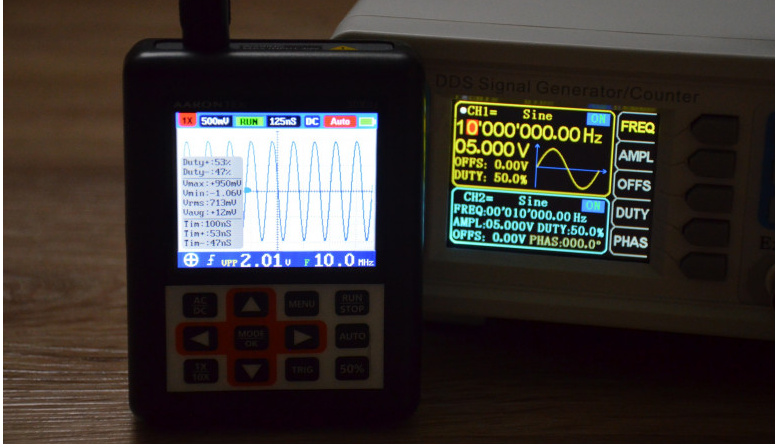

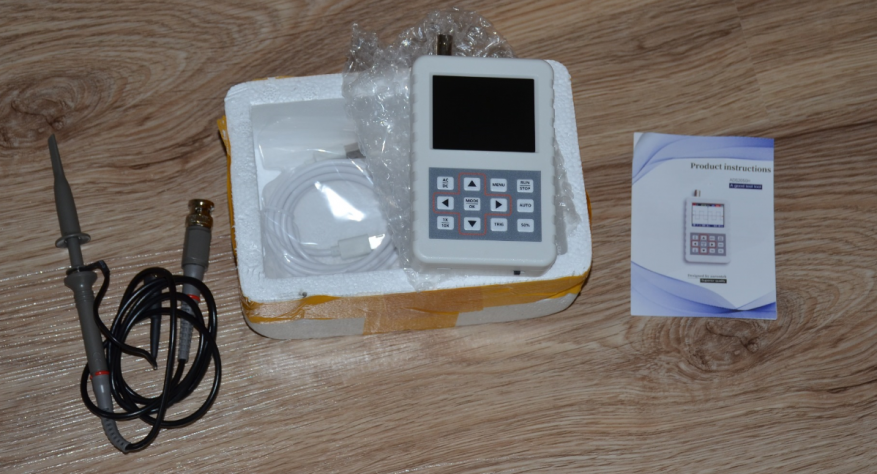

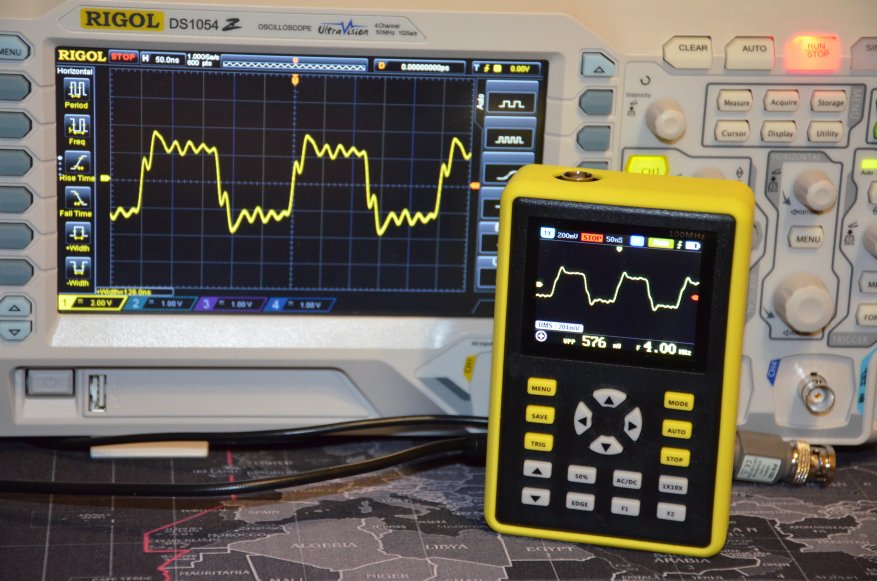

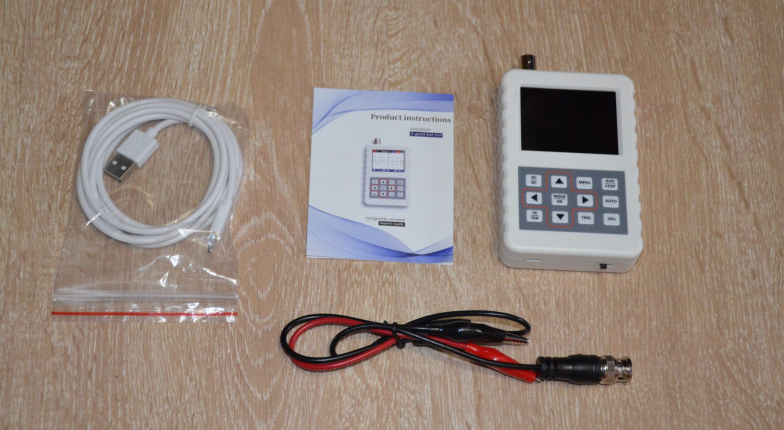

Если одного мегагерца мало, можно посмотреть в сторону карманных осциллографов в корпусе с BNC коннектором.

Это очень хороший вариант за свои деньги. Полоса 5МГц (синус). Есть возможность сохранения графиков. Цена с купоном продавца $38.

Характеристики:
1:Analog band width: 5MHz
2:Maximum real time sampling rate: 20MS/s
3:Vertical sensitivity: 50 mV/div

200 V/div
4:Horizontal time base range: 50S/div

250nS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 40KB
7:Input resistance: 1M
8:ADC precision: 8bits
9:Coupling mode: AC/DC
10:Trigger mode: Single, Normal, Automatic
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: 2.4 inch @ 320 * 240
14:Power supply: 1200 mAh lithium battery

Есть вариант с BNC-крокодилами.

Есть вариант с щупом 10х щуп P6010 (с полосой до 10МГц).

Я бы взял первый вариант (с крокодилами) и докупил бы щупы отдельно. Ссылка на щупы есть ниже.

По результатам использования отмечу удобный корпус, большой дисплей. Тестовый сигнал на 5МГц (синус) показывает без особых проблем, другие периодические и апериодические сигналы нормально показывает до 1 МГц.

Если полоса выше 1МГЦ не критична, и не требуется работать с большими напряжениями, то DSO FNIRSI PRO c BNC коннектором — хороший выбор. Он использует стандартные щупы и может применяться как быстрый карманный осциллографический пробник — потыкать и посмотреть, жив ли обмен, микросхема и т.п. А потом топать за большим осциллографом либо нести пациента на стол и вскрывать.

А вот если требуется полоса чуть больше — обратите внимание на недорогой осциллографический пробник DSO168

Осциллограф DSO168 имеет необычный дизайн, смахивающий на популярные МР3 плееры. Это одновременно и плюс (металлический стильный корпус), и минус устройства. Не самый удачный выбор разъема — MiniUSB для зарядки аккумулятора. А также отмечу подключение через джек 3.5 мм — самый главный минус данной модели.

Читайте также:  Позисторы в телевизорах маркировка

Технические характеристики:
• Максимальная частота выборки в режиме реального времени: 50 Мвыб/с
• Аналоговая полоса пропускания: 0 — 20 МГц
• Диапазон чувствительности: 50 – 200 мВ/дел
• Максимальное входное напряжение: 40 В макс. (1 зонд)
• Полное входное сопротивление: 1Mом/20пФ
• Точность: 12 бит
• Длина записи: 1024 точек
• Режимы связи: постоянный ток / переменный ток
• Временной диапазон развёртки: 100с/дел– 100нс/дел
• Режимы ожидания: автоматический, нормальный и одиночный
• Положение запуска: в центре буфера
• Напряжение источника питания: 3.7В аккумулятор

DSO168 — интересный прибор за свою стоимость.
Гораздо лучше огромного количества подобных DSО138, которые строятся на базе микроконтроллеров со встроенным АЦП (200kHz).
В данной модели DSO168 установлен отдельный АЦП AD9283, который обеспечивает уверенный анализ сигналов до 1МГц.
До 8 МГц можно использовать данный прибор, но как «отображалку» сигналов, без каких либо серьезных измерений.
А вот до 1МГц — без проблем.

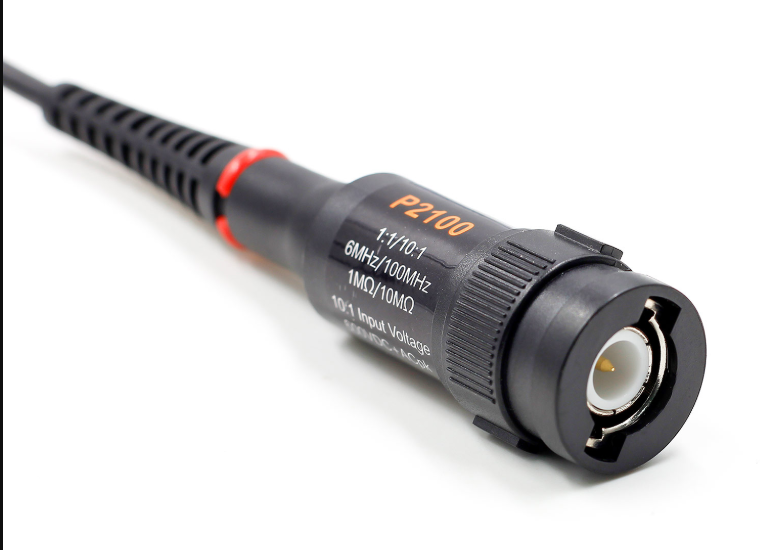

В комплекте идет стандартный щуп Р6100 BNC, а также адаптер с джека 3.5мм на BNC.

На борту отдельный АЦП от AD с частотой семплирования до 100 MSPS, аналоговая полоса до 20МГц, один канал.

Осциллограф DSO168 имеет полосу 20МГЦ (при частоте семплирования 60MSA/s), не самый удачный, но более-менее аккуратный корпус аля iPod, встроенный аккумулятор 800 мАч (может питаться от USB). Сходство с плеером добавляют щупы через джек 3,5 мм (есть адаптер BNC-3.5mm). Памяти для сохранения осциллограмм — нет.

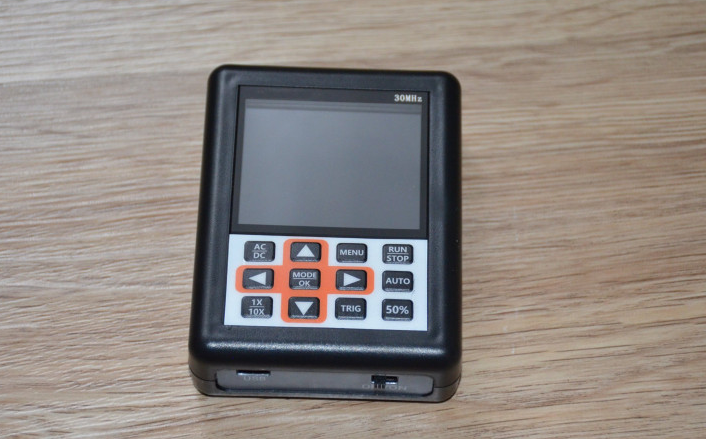

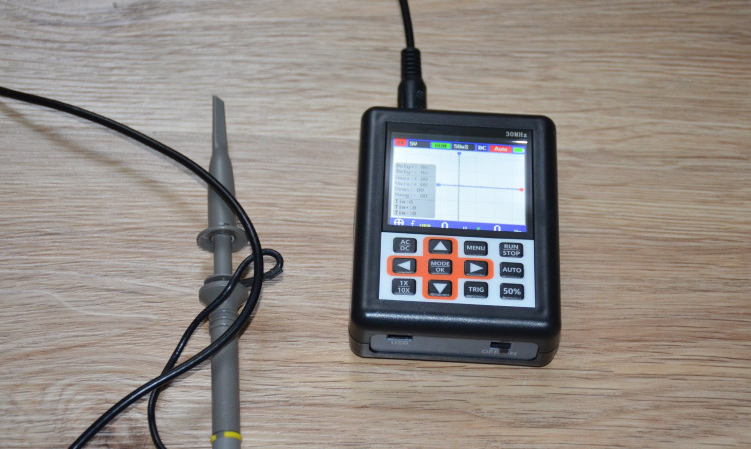

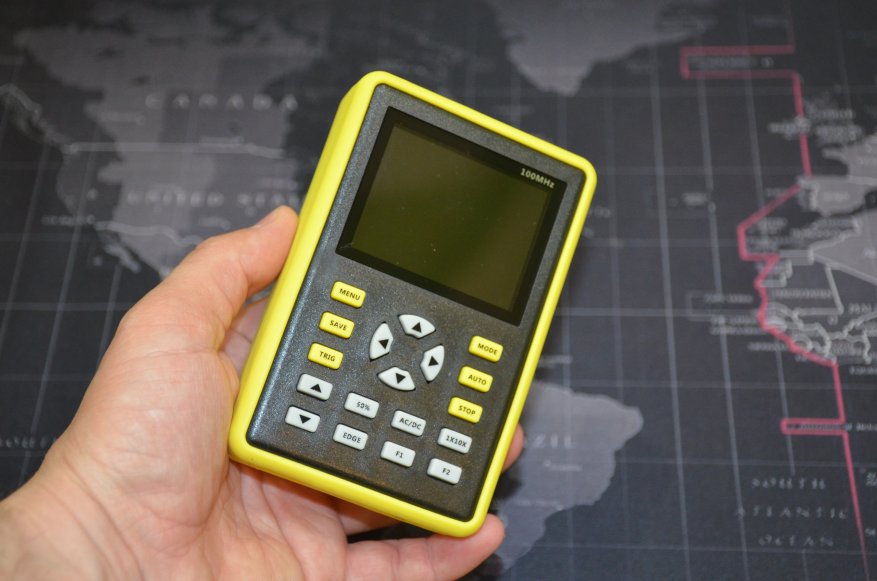

Это карманный аккумуляторный осциллограф на один канал с частотой семплирования аж 200Msps. Характеристики неплохие, многим такой модели хватает за глаза. В наличии один канал, дисплей имеет хорошие углы обзора, время работы до 8 часов с одного заряда непрерывно. Цена на распродаже с купоном $61.

Технические характеристики:
1:Analog band width: 30MHz
2:Maximum real time sampling rate: 200MS/s
3:Vertical sensitivity: 50 mV/div

200 V/div
4:Horizontal time base range: 100mS/div

125nS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 128KB
7:Input resistance: 1M
8:ADC precision: 8bits
9:Coupling mode: AC/DC
10:Trigger mode: Single, Normal, Automatic
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: 2.4 inch — IPS — 320*240
14:Power supply: 3000 mAh lithium battery
15:Size: 90 x 70 x 28 mm
16:Weight: 200g

Для измерений используется стандартный щуп P6100 BNC.

Осциллограф достаточно хорошо себя показывает на частотах более 20 МГц.

Но, учитывая его стоимость, можно посмотреть и другие варианты.

Новая модель и один из лучших за свои деньги. Это одноканальный 100-МГцовый осциллограф с памятью. Частота семплирования достигает 500 Msps. Цена на распродаже c учетом купона продавца $76.

Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 100МГц. Другие периодические и апериодические сигналы нормально смотрятся до 70-80 МГц.

В комплекте с осциллографом есть неплохой щуп Р6100 с делителем 10х и полосой до 100МГц, а также кейс для хранения и переноски.

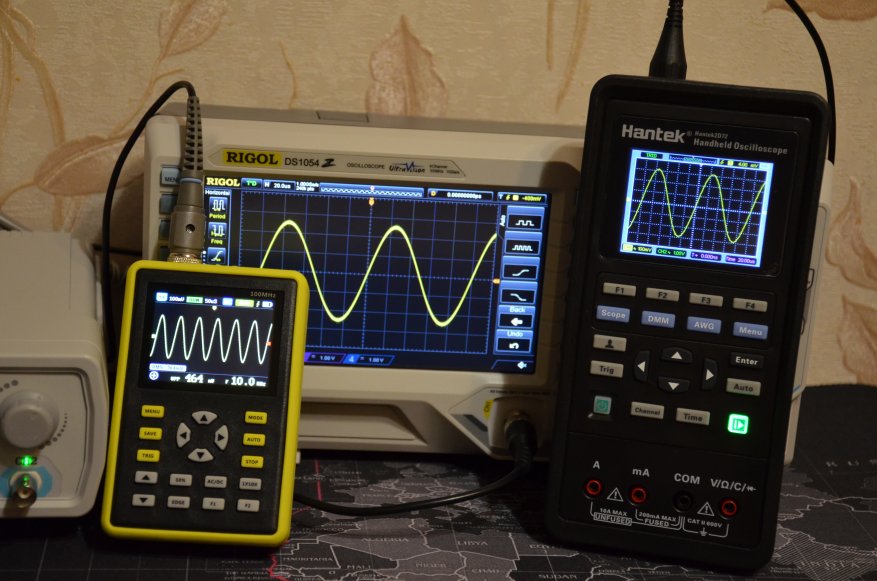

Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.

Отмечу отсутствие связи с компьютером (отчасти это не минус, так как нет необходимости осуществлять гальваническую развязку), а также наличие всего одного канала для измерения.

DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости. Если есть возможность добавить — лучше добавить и взять что-то на два канала и с возможностью сохранения результатов.

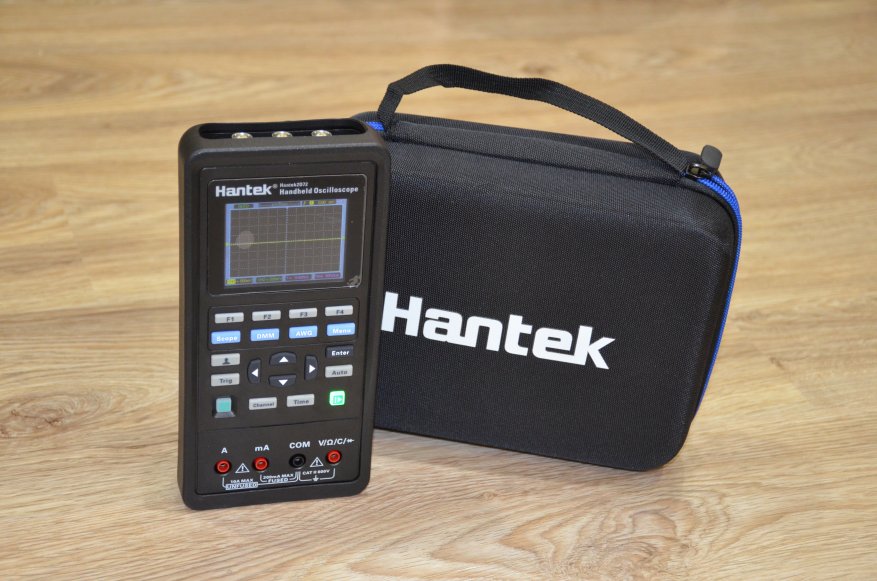

Хит 2019 года — портативный осциллограф с частотой 40 МГц (есть модель 2C72 до 70МГЦ) на два канала и с генератором частоты. Встроенный мультиметр. Поставляется с сумкой для переноски. Цена от $99 на распродаже.

В комплекте есть все необходимое + кейс для переноски. Частота оцифровки до 250MSa/s — это самый лучший результат для портативных осциллографов. Существуют версии 2С42/2С72 без встроенного генератора, но они не так интересны с точки зрения цены и функционала.

Осциллограф чуть дороже предыдущих, но модель 2Dx2 оснащена генератором частоты. На фото ниже показана генерация синусоидального сигнала частотой 1 МГц.

В остальном, Hantek не хуже своих старших собратьев. Отмечу наличие встроенного мультиметра, что делает данную модель устройством 3-в-1.

В статье отмечу еще один популярный вариант карманного осциллографа — DSO203 Handheld ARM Nano Mini Digital Oscilloscope.

Это отличный комбайн со встроенным функциональным генератором сигналов, 4 каналами (2 аналоговых + 2 цифровых), и частотой семплирования 72MHz. Единственно, он самый дорогой из представленных.

На сегодняшний день существует отработанная прошивка Wildcat, которая значительно повышает функционал данного DSO203.

Осциллограф практически неубиваемый, имеет металлический корпус, два аналоговых входа, два цифровых входа, встроенный генератор частот. Коннекторы MMCX.

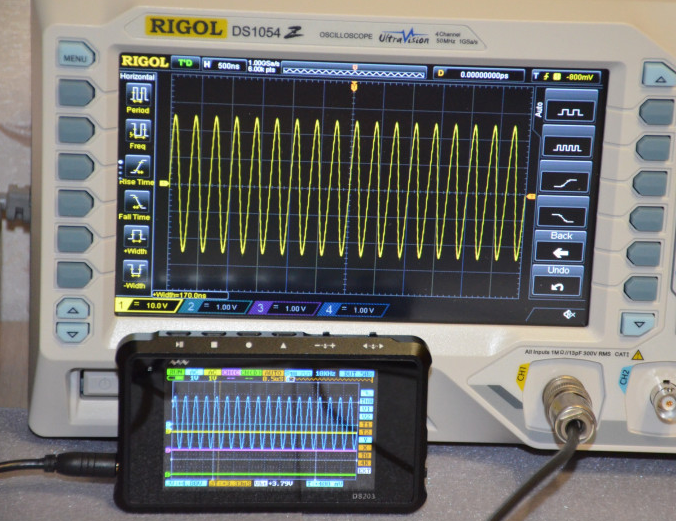

На фото ниже представлен пример работы генератора частоты. В минусы запишу стоимость, мягко говоря нишевый осциллограф. Можно чуть чуть докинуть и взять Rigol или что-то подобное.

Осциллографы, которые у меня есть закончились, но я отмечу еще пару моделей, которые имеют право на жизнь.

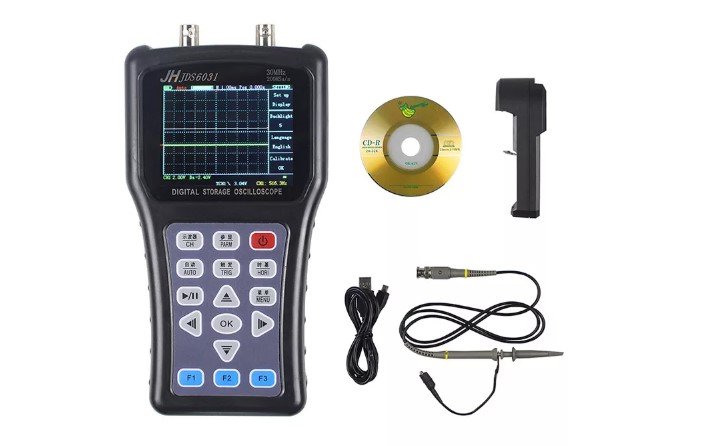

Аналоговая полоса 20MHz. Сделан в удобном формфакторе, в комплекте есть все необходмое для работы.

Осциллограф подключается к компьютеру, имеет встроенный генератор частот, можно сохранять снимки экрана.

Характеристики:
Разрешение экрана: 320 * 240
Длина хоста * ширина * высота: 19,5см * 9,5см 3,7см
Внешняя длина упаковки * ширина * высота: 28,5 см * 23 см * 8 см
Вес хозяина: 350 г
Общий вес брутто: 700 г
Канал: 1CH
Пропускная способность: 30МГц
Скорость выборки: 200 MSPS
Режим питания: 18650 съемный аккумулятор
Калибровка сигнала: 1 кГц меандр

Хороший вариант на твердую «четверку». Имеет сенсоный дисплей и возможность подключения по USB. На борту быстрый АЦП c оцифровкой до 5М семплов в секунду, аналоговая полоса до 2МГц.

Как и с DSO150, применена STM32, полоса 200кГц. При желании можно найти еще дешевле не распаянный вариант. Подойдет для обучения пайки «со смыслом».

Подобные портативные девайсы — то, что я обычно использую. Очень удобно, особенно при настройке различных приборов, проверке, пуско-наладке. Могу рекомендовать брать вариант DSO150, а еще лучше, похожий DSO138 (200kHz) в варианте DIY для обучения пайки и азам радиоэлектроники. Из функциональный моделей отмечу DSO Fniski 100MHz, как осциллограф с самым лучшим соотношением цена и рабочая полоса, а также Hantek 2С72 как самый фунциональный.

Рекомендую обратить внимание на полезные аксессуары для осциллографа:

Все перечисленные модели интересны, в период летней распродажи с 18 по 23 июня будут приличные скидки до 15-20%. Старайтесь комбинировать с купонами, приведенными выше. Про оформлении смотрите купоны магазина, которые доступны на странице акций или на странице товара.

Ссылка на основную публикацию
Adblock
detector
